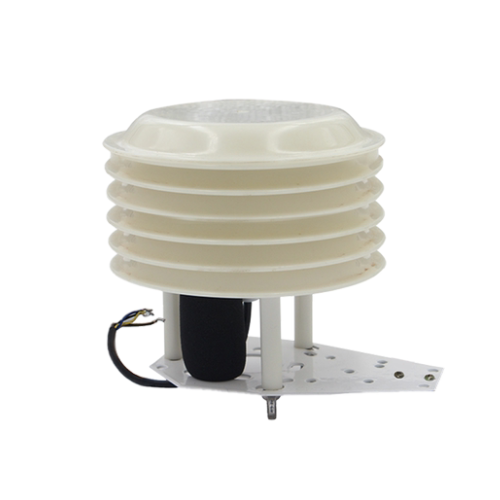

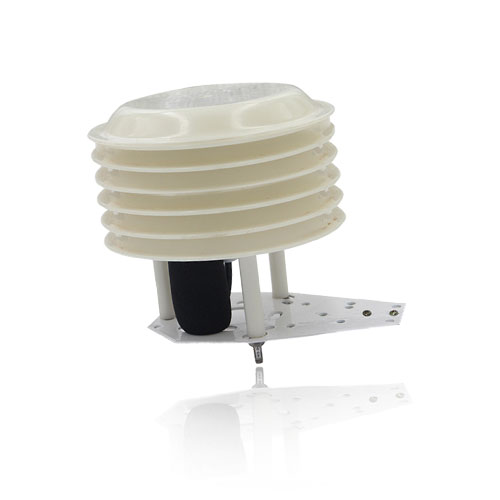

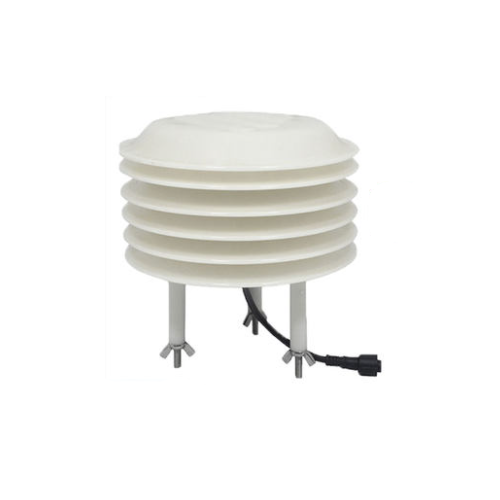

氣象百頁盒是針對氣象站設計的一款環境數據信息采集設備，可以同時監測空氣溫濕度、光照度、二氧化碳基本參數，還可以擴展大氣壓、紫外線、PM2.5等參數采集，使用RS485回傳到PLC或其他上位機，實現一體化采集。
本產品位百葉盒外殼形式，可防止戶外防淋雨，多應用與農業監測，氣象站等設施，用于數據分析。
?DC7-30V寬壓供電;
?RS485通訊光電隔離;
?長壽命、高精度、高重復性、高穩定性;
?可同時支持7種環境參數。
?溫濕度采集;
?光照度采集;
?二氧化碳采集;
?可拓展大氣壓、紫外線、PM2.5采集;
?支持4-20mA或0-10V信號輸出;
?0-255設備地址可通過軟件設置;
?支持波特率：2400,4800,9600,19200,38400,115200(默認9600)。

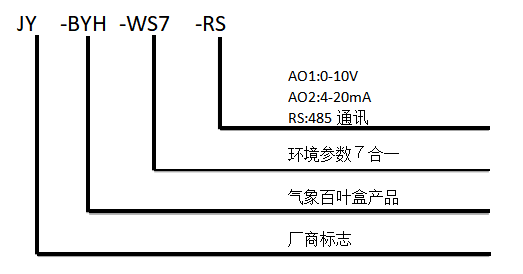

型號 | RS485 | 4-20MA/0-10V | 描述 |
JYBYH-WS2-RS | ● | 溫濕度-RS485 | |
JYBYH-WS2-AO2 | ● | 溫濕度-4-20MA | |
JYBYH-WS4-RS | ● | 溫濕度、光照、二氧化碳-RS485 | |
JYBYH-WS6-RS | ● | 溫濕度、光照、二氧化碳、大氣壓、紫外線 | |
JYBYH-WS7-RS | ● | 溫濕度、光照、二氧化碳、大氣壓、紫外線、PM2.5 |

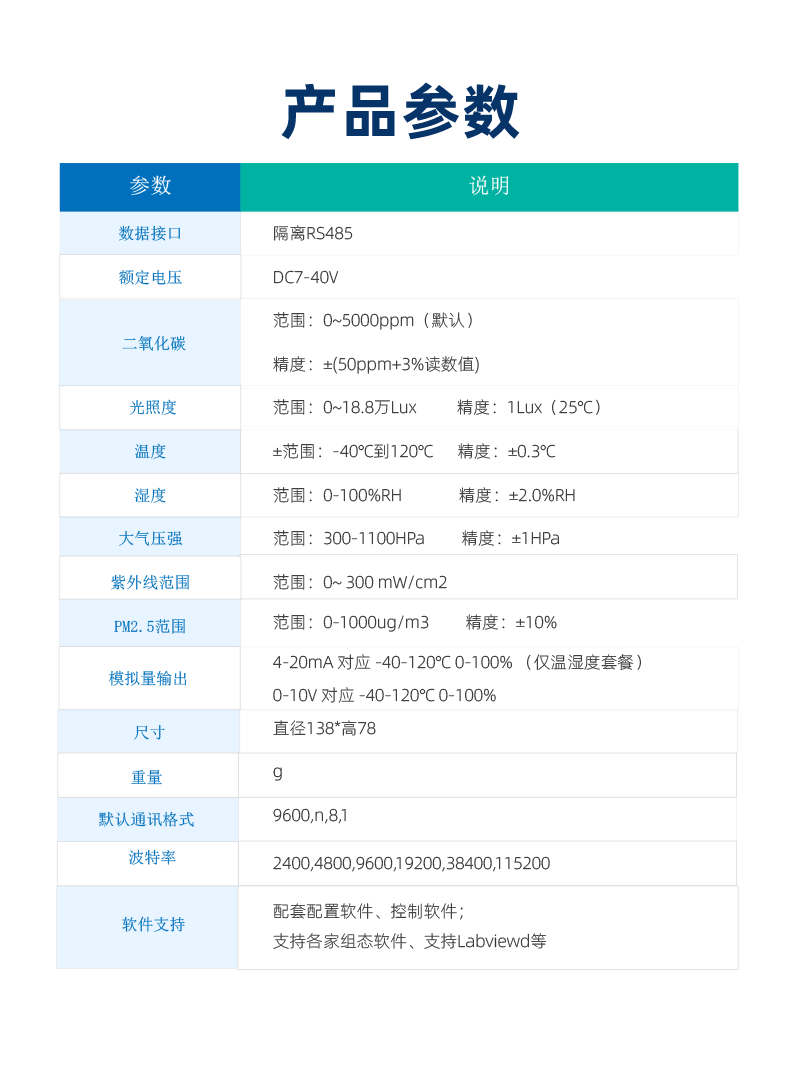

參數 | 說明 |
數據接口 | 隔離RS485 |
額定電壓 | DC 7-40V |
二氧化碳 | 范圍：0~5000ppm（默認） 精度：±(50ppm+3%讀數值) |
光照度 | 范圍：0~18.8萬Lux 精度：1Lux（25℃） |
溫度 | 范圍：-40℃到120℃ 精度：±0.3℃ |
濕度 | 范圍：0-100%RH 精度：±2.0%RH |
大氣壓強 | 范圍：300-1100HPa 精度：±1HPa |
紫外線范圍 | 范圍：0~300 mW/cm2 |
PM2.5范圍 | 范圍：0-1000ug/m3 精度：±10% |
模擬量輸出 | 4-20mA 對應 -40-120℃ 0-100% （僅溫濕度套餐） 0-10V 對應 -40-120℃ 0-100% |

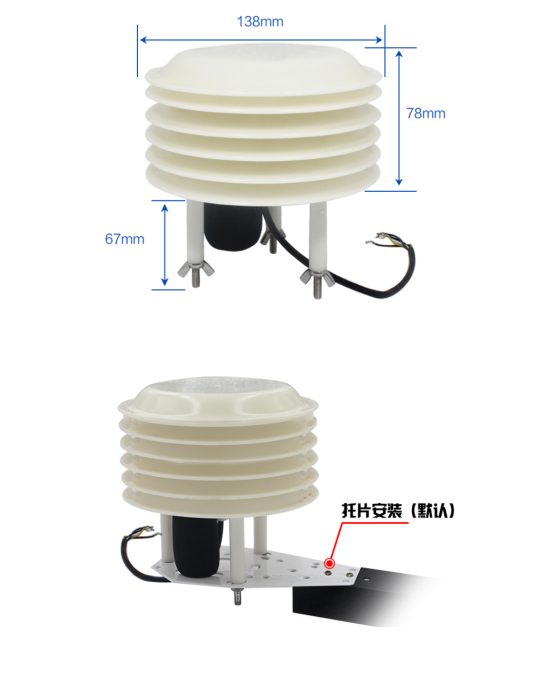

尺寸 | 直徑138*高78 |
重量 | g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、控制軟件； |

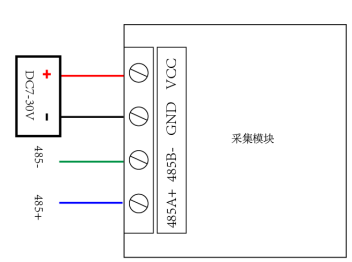

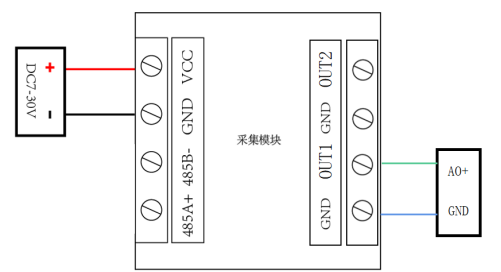

供電正 | 供電負 | 485A+ | 485B- |
紅色 | 黑色/黃色 | 綠色 | 藍色 |

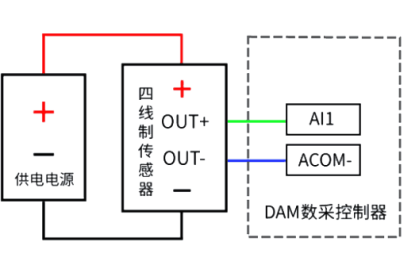

供電正 | 供電負 | 信號輸出 | 信號負 |
紅色 | 黑色/黃色 | 綠色 | 藍色 |

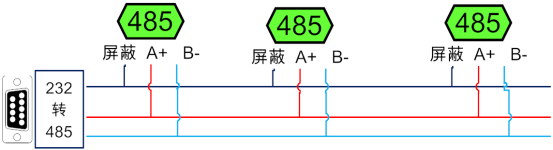

電腦自帶的串口一般是RS232，需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接隔離地。
若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構，在485總線的頭尾兩端的信號線AB之間各并聯一個120R電阻。
本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議說明書下載鏈接地址：
http://m.niaonun.com.cn/software/software/Modbus%20POLL軟件及使用教程.rar
寄存器地址表：
寄存器名稱 | 支持指令碼 | 寄存器地址 | 說明 | |
模擬量數據 | ||||
溫度數據 | 04：只讀寄存器 備注： （03：保持寄存器起始地址位300） | 0 | s16 | 溫度，單位0.01℃ |
濕度數據 | 1 | u16 | 濕度，單位0.01% | |
二氧化碳 | 2 | u16 | 二氧化碳，單位1ppm | |
光照度高 | 3 | u16 | 照度高16位 | |
光照度低 | 4 | u16 | 照度低16位，單位1lux | |
大氣壓強 | 6 | u16 | 大氣壓，單位1HPa | |
紫外線 | 7 | u16 | 紫外線，單位1mW/cm2 | |
PM2.5 | 8 | u16 | PM2.5，單位1ug/m3 | |
配置參數 | ||||
通信波特率 | 06：寫寄存器指令 | 1000 | 見下表波特率數值對應表，默認為0，支持0-5。 | |
偏移地址 | 1002 | 設備地址=偏移地址+撥碼開關地址 | ||
備注：
①：對Modbus的定義說明為準。
PLC例程下載地址：
http://m.niaonun.com.cn/zlxz/danziliao/1226.html
第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：
http://m.niaonun.com.cn/software/software/第三方組態例程.rar
②：波特率及校驗位
串口1保持寄存器地址1000
字節位數 | 定義 | 說明 |
Bit0~Bit7 | 波特率
| 0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200 |
Bit8~Bit9 | 奇偶校驗 | 0：無校驗 1：偶校驗(Even) 2：奇校驗(Odd) |
Bit10~Bit11 | 停止位 | 0：停止位1位 1：停止位2位 2：停止位1.5位 |
查詢數據 | RTU格式(16進制發送) | 描述 |
查詢溫度數據 | FE 04 00 00 00 01 25 C5 | 查詢0寄存器 |
返回數據 | FE 04 02 0A 01 6A 44 | 返回0A01=25.61℃（舉例） |
查詢濕度數據 | FE 04 00 01 00 01 74 05 | 查詢1寄存器 |
查詢CO2數據 | FE 04 00 02 00 01 84 05 | 查詢2寄存器 |
查詢光照數據 | FE 04 00 03 00 02 95 C4 | 查詢3、4寄存器 |
查詢大氣壓數據 | FE 04 00 05 00 01 35 C4 | 查詢5寄存器 |
查詢紫外線數據 | FE 04 00 06 00 01 C5 C4 | 查詢6寄存器 |
查詢PM2.5數據 | FE 04 00 07 00 01 94 04 | 查詢7寄存器 |
查詢8個寄存器 | FE 04 00 00 00 08 E5 C3 | 查詢全部寄存器 |
修改地址 | RTU格式(16進制發送) | 描述 |
查詢地址 | FE 04 03 E8 00 01 A5 B5 | 查詢當前地址 |
返回數據 | FE 04 02 00 02 2C E5 | 當前地址為02（舉例） |
修改地址 | FE 06 03 EA 00 02 3D B4 | 修改地址為02（舉例） |
返回數據 | FE 06 03 EA 00 02 3D B4 | 已修改為02 |
1：溫度查詢
查詢溫度
FE 04 00 00 00 01 25 C5
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 C5 | CRC16 | 校驗位 |
返回信息：
FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00(TH) 00(TL) | 查詢的AD字 | TH為溫度高字節，TL 為溫度低字節 |
AD 24 | CRC16 | 校驗位 |
2：濕度查詢
查詢濕度
FE 04 00 01 00 01 74 05
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 01 | 起始地址 | 要查詢的第二路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
74 05 | CRC16 | 校驗位 |
返回信息：
FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00(TH) 00(TL) | 查詢的AD字 | TH為濕度高字節，TL 為濕度低字節 |
AD 24 | CRC16 | 校驗位 |
3：二氧化碳查詢
查詢二氧化碳
FE 04 00 02 00 01 84 05
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 02 | 起始地址 | 要查詢的二氧化碳寄存器地址 |
00 01 | 查詢數量 | 要查詢的數量 |
84 05 | CRC16 | 校驗位 |
返回信息：
FE 04 02 03 E8 AD 9A
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
03 E8 | 查詢的AD字 | 二氧化碳值=0x3E8 = 1000ppm |
AD 9A | CRC16 | 校驗位 |
4：照度查詢
查詢照度
FE 04 00 03 00 02 95 C4
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 03 | 起始地址 | 要查詢的照度寄存器地址 |
00 02 | 查詢數量 | 要查詢的模擬量數量 |
95 C4 | CRC16 | 校驗位 |
模擬返回信息：
FE 04 04 00 36 D8 00 4E 85
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 |
04 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 36 | 照度高16位 | 照度值 =0x36D800 = 35942.40 Lux |
D8 00 | 照度低16位 | |
4E 85 | CRC16 | 校驗位 |
5：查詢多個寄存器
FE 04 00 00 00 08 E5 C3
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 起始寄存器地址 |
00 08 | 查詢數量 | 要查詢的模擬量數量 |
95 C4 | CRC16 | 校驗位 |
模擬返回信息：
FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 |
10 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00 | 第一字節 | 溫度數據 |
00 00 | 第二字節 | 濕度數據 |
00 00 | 第三字節 | 二氧化碳數據 |
00 00 | 照度高16位 | 光照度數據 |
00 00 | 照度低16位 | |
00 00 | 第六字節 | 大氣壓數據 |
00 00 | 第七字節 | 紫外線數據 |
00 00 | 第八字節 | PM2.5數據 |
71 2C | CRC16 | 校驗位 |
修改地址
FE 06 03 EA 00 02 3D B4
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
06 | 06指令 | 寫寄存器指令 |
03 EA | 起始地址 | 修改氫氣地址的寄存器地址 |
00 02 | 設置地址 | 要設置的地址 |
3D B4 | CRC16 | 校驗碼 |
返回信息：
FE 06 03 EA 00 02 3D B4
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
06 | 06指令 | 寫寄存器指令 |
03 EA | 起始地址 | 修改氫氣地址的寄存器地址 |
00 02 | 設置地址 | 要設置的地址 |
3D B4 | CRC16 | 校驗碼 |
軟件下載鏈接地址：http://m.niaonun.com.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar
JYDAM調試軟件：

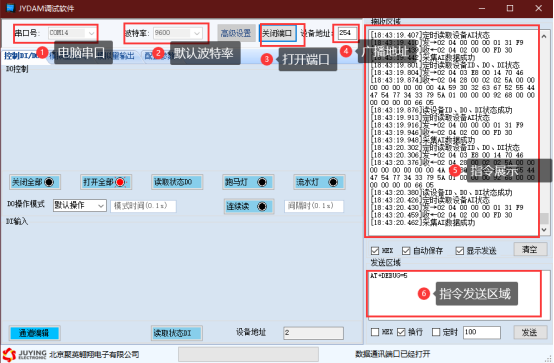

通訊測試
① 選擇設備當前串口號;
② 選擇默認波特率9600;
③ 打開端口：
④ 右側有接收指令，即通訊成功。

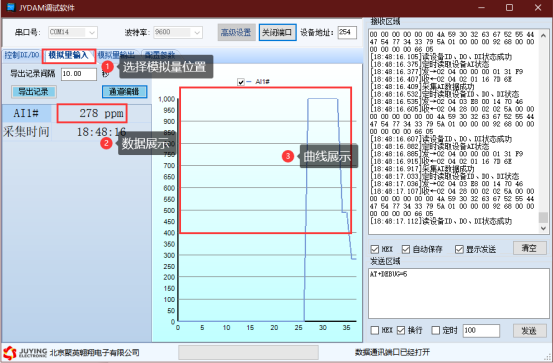

3、模擬量數據輸入說明
① 選擇模擬量輸入;
② 下方可以直接查看數據大小和實時曲線。
1.1、設備地址的介紹
DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。
設備地址=偏移地址。
1.2、設備地址的讀取

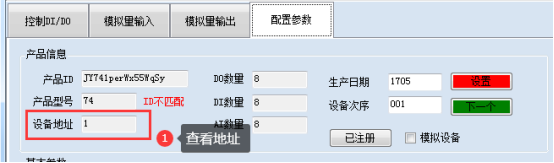

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。
1.3、偏移地址的設定與讀取
點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。
點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。
(1)485設備與上位機不能通訊
答：檢查接線是否錯誤，可使用廣播地址254通訊嘗試。
(2)模擬量輸出設備與顯示差異較大
答：確認數據換算關系，一般4mA對應0，20mA對應上限。
(3)變送器輸出數據跳動
答：傳感器與采集器之間距離過長，造成信號紊亂。
(4)模擬量輸出達不到最大值
答：測量傳感器端電壓是否大于12V，且信號線不要太長。
(5)通電有較大數值，實際無氣體
答：設備傳感器需要進行預熱，通電5分鐘以上既可。
供電說明：DC 7-30V
輸出信號：RS485
測量范圍：0~5000ppm/0~18.8萬LuX/-...
