一.快速入門

1.1.資料準備

JY-lot-NET是用來將TCP網絡數據包或UDP數據包與串口接口數據實現透明傳輸的設備，串口側用于連接RS232接口設備，網口側用于連接服務器或者本地PC電腦進行通訊方式轉換，數據透明傳輸。

通過本節介紹，用戶可快速了解如何使用JY-lot-NET設備，也可通過其他章節詳細了解該設備的功能說明。

使用中常見問題可通過以下中心查看相應問題說明：

http://m.niaonun.com.cn/service/DAM/index.html

也可通過我司在線技術支持中心聯系解決：

http://support.juyingele.cn/

使用過程中需要用到網口配置軟件，下載地址：

http://m.niaonun.com.cn/software/jynet/以太網配置軟件.rar

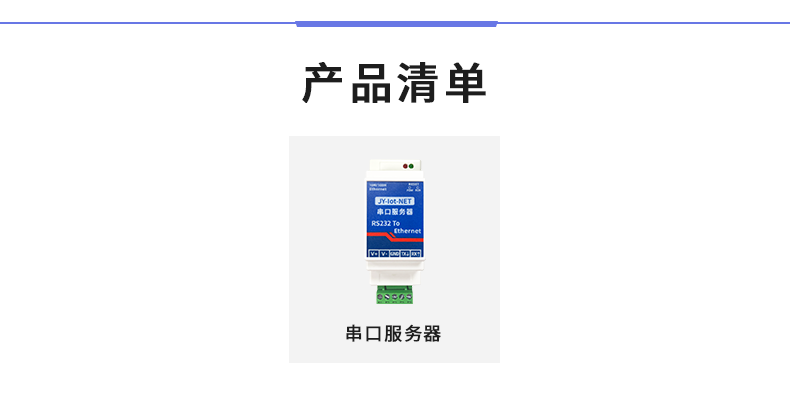

1.2.硬件準備

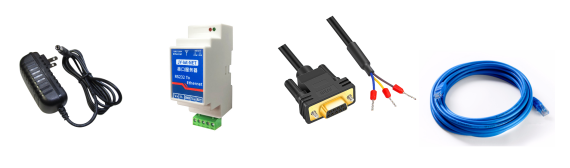

需要硬件設備如下：

1、DC 12V 1A電源;

2、JY-IOT-NET串口服務器;

3、RS232串口線一根;

4、網線一根;

5、電腦一臺。

1.2.1.硬件連接

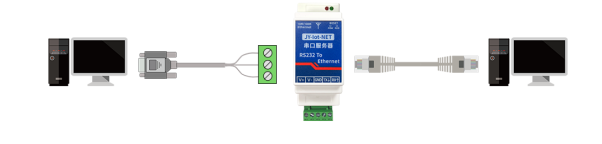

將JY-lot-NET的RS232串口側使用RS232串口線(或RS232轉USB轉接線)與計算機連接，將JY-lot-NET網口側使用網線與同一臺PC網口連接，在同一臺PC上，通過建立的RS232串口通訊與網口TCP通訊，來查看串口通訊與網口通訊數據的一致性。連接示意圖如下所示：

1.3.網絡準備

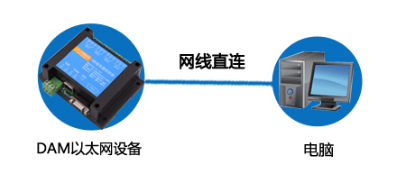

JY-lot-NET支持網口直連PC電腦，也支持接入局域網連接服務器，這里以直連方式快速連接使用。

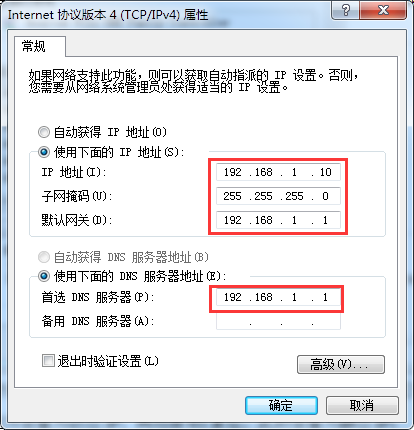

?打開【網絡與共享中心】---->【更改適配器設置】---->【本地連接】---->【屬性】---->【IPV4】中，修改電腦IP為靜態IP：192.168.1.10;

說明：直連方式下，因為設備默認IP為192.168.1.232，修改設備參數時，設備IP必須與電腦IP為同一網段。

1.4.應用測試

設備默認參數

1.4.1.網絡連接

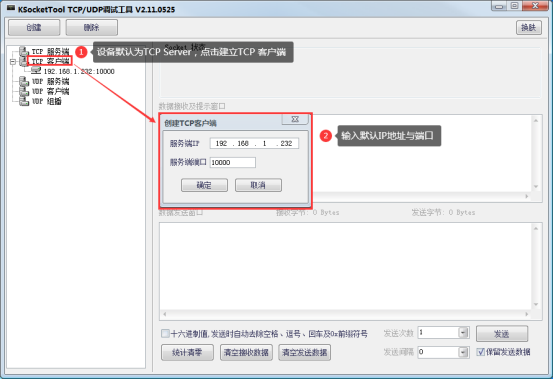

使用Socket網絡測試工具建立與JY-lot-NET得網絡連接;

Socket網絡測試工具下載：

http://m.niaonun.com.cn/software/software/網絡調試工具.zip

1.4.2.串口連接

使用串口助手建立與JY-lot-NET的串口連接

串口助手下載：

http://m.niaonun.com.cn/software/software/串口助手.rar

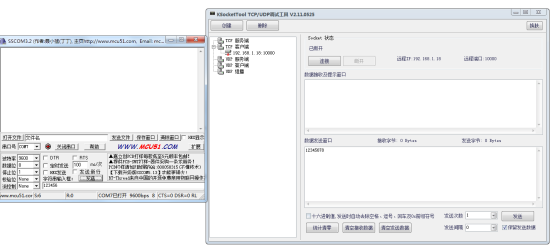

1.4.3.通訊測試

二.產品概述

2.1.產品簡介

JY-lot-NET是用來將TCP網絡數據包或UDP數據包與串口接口數據實現透明傳輸的設備，模塊體積小巧，功耗低，搭載ARM處理器，速度快，穩定性高。

這是一款多功能型嵌入式以太網串口數據轉換模塊, 它內部集成了 TCP/IP 協議棧, 用戶利用它可以輕松完成嵌入式設備的網絡功能, 節省人力物力和開發時間, 使產品更快的投入市場, 增強競爭力。

模塊集成 10/100M 自適應以太網接口, 串口通信最高波特率高達 115200bps, 具有TCP Client, UDP工作模式, 通過軟件輕松配置。

2.2.產品特點

?DC7-30V寬壓供電

?通訊接口支持RS232或者RS485、以太網口。

?4個網絡通訊端口，可同時連接4個服務器

2.3.產品功能

?10/100M 自適應以太網接口;

?RS232或RS485全雙工通訊;

?可使用交叉網線或平行網線連接;

?支持HTTP協議透傳

?支持HTTP協議轉標準的Modbus RTU

?串口波特率支持 2400~115200bps ;校驗位支持無校驗、奇校驗、偶校驗;停止位支持1位停止位、2位停止位

?工作方式可選擇TCP Server,TCP Client, UDPServer,UDP Client工作模式;

?工作端口，目標 IP 地址和端口均可輕松設定;

2.4.產品參數

2.5.產品選型

三.硬件參數說明

3.1.機械尺寸

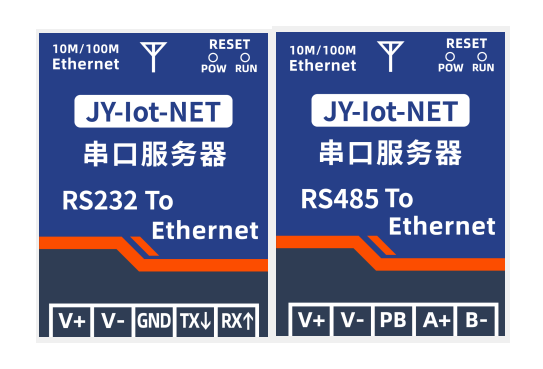

3.2.接線端子

3.3.復位按鍵(Reset)

網口默認是靜態IP(192.168.1.232)，端口是10000。串口默認是 9600 8 N 1

1，長按按鍵6秒，綠色指示燈10Hz閃爍(快閃)，釋放按鍵后，網口是DHCP模式，端口10000;串口是9600 8 N 1;其它參數恢復默認設置

2，長按按鍵12秒，綠色指示燈2Hz閃爍(慢閃)，釋放按鍵后，網口是靜態IP(192.168.1.232)模式，端口10000;串口是9600 8 N 1;其它參數恢復默認設置

3，點觸按鍵(小于3秒)，模塊會通過網口、232或者485發送當前的設備信息。

例：

讀取成功

MAC: 4a 59 30 78 67 37

IP : 192.168.1.232

SN : 0.0.0.0

GW : 0.0.0.0

DHCP : 靜態IP

3.4.指示燈

3.5.網絡接口

四.產品功能

4.1.網絡基礎功能

4.2.網絡工作模式

JY-lot-NET是連接串口設備到網絡的橋梁，借助此模塊，用戶可以輕松實現設備聯網管理和控制功能，應用框圖如下。

注：為了安全性考慮，在默認情況下，模塊只接受從設定的目標機器的IP和設定的目標機器端口發送過來的數據，并且模塊只往設定的目標位置發送數據。

您可以很容易的即時控制模塊的設置進行修改發送目標(后面有介紹)，也可以定制特殊功能產品，如不驗證來源IP，以接受多個IP發送的數據，實現多對一。

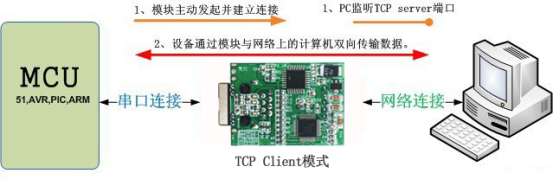

4.2.1.TCP Client 模式

在TCP client模式下，模塊上電后根據自己的設置主動去連接到TCP server服務器端，然后建立一個長連接，之后的數據進行透明傳輸。此模式下，TCP server的IP需要對模塊可見，可見的意思是通過模塊所在的IP可以直接PING通服務器IP，服務器端可以是互聯網的固定IP，也可以是和模塊同一個局域網的內網IP。

4.2.2.TCP Server模式

4.2.3.UDP Client模式

4.2.4.UDP Server模式

4.2.5.UDP組播模式

4.2.6.Http透傳模式

4.2.7.Http命令模式

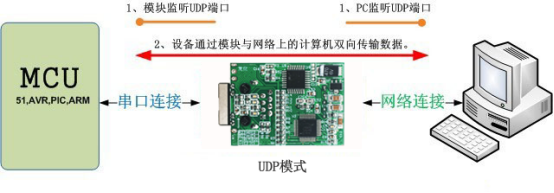

在UDP模式下，模塊上電后監聽設置的端口，不主動建立連接，當有數據從通過傳過來時，轉發到串口，當串口收到數據時，通過網絡發送到模塊設置的IP和端口。

4.3.串口功能

4.4.擴展功能

五.使用說明

使用我公司的“以太網轉串口配置軟件”，通過設備參數及設備的工作模式進行通訊。

具體配置方法參見“以太網轉串口配置軟件使用說明”文檔。

5.1.軟件界面

六.常見問題

6.1.在線問答

6.2.硬件問題

6.3.功能問題

6.4.性能問題

6.5.COM口到網絡模式

此為最常用工作模式，模塊一頭接COM口，另一頭接網絡，實現網絡和COM之間的轉換，此模式下，計算機需要編寫網絡應用程序，基于socket發送和接收數據。

使用者需要掌握網絡編程知識。

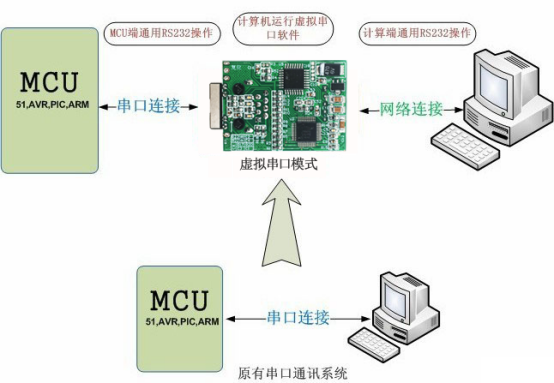

6.6.虛擬串口模式

虛擬串口模式下，用戶不需要對原來的系統做任何更改，只需要在計算機上安裝VSPM軟件，做好相應設置即可，設置完成后，遠端的設備就和直接接在計算機上一樣。

不用修改原來的應用程序，應用程序依然像操作串口一樣操作遠端的設備。

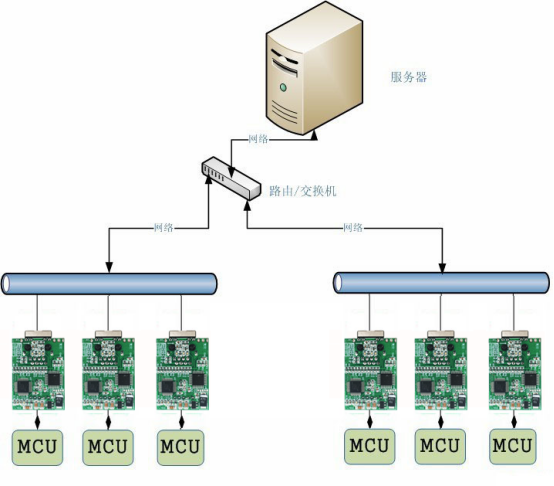

6.7.服務器采集模式

服務器數據采集控制模式，是最常用的應用模式之一，串口服務器分布在網絡不同的位置，通過網絡將數據統一傳輸到服務器，并接收服務器的數據，這是物聯網最基本模型之一。
