液氧儲罐監控方案

　　一、系統概述

　　液氧遠程監控系統，是一種軟件與硬件相結合的自動化網絡式管理系統。系統設計是在設備上安裝一個流量計，實現對液氧輸出壓力、溫度、瞬時流量及累計流量的采集;儲槽容量和罐體液位、罐體壓力分別采用4-20mA差壓計和壓力控制器采集而得到，通過RTU經GPRS上傳至服務器，通過聚英電子工程師實現液氧管理與監控的自動化和一體化。

　　2012年，我公司已成功為殼牌統一北京區工廠設計儲罐信息管理系統，投入使用并運行良好，投入使用并運行良好，取得殼牌統一北京區公司的贊譽。

　　二、系統組成

　　1、本系統主要由以下幾部分組成：

　　監控中心：計算機、液氧監控系統軟件;

　　通信網絡：基于移動或者電信的通信網絡平臺;

　　RTU4100：采集液氧流量計、4-20mA差壓計和壓力控制器信號，通過GPRS網絡傳輸到監控中心;

　　測量儀表：液氧流量計、4-20mA差壓計和壓力控制器;

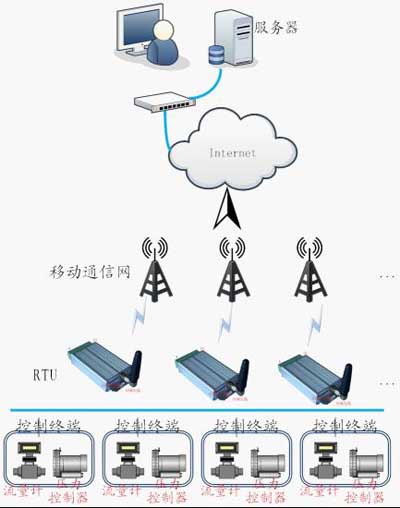

　　2、系統結構圖：

　　三、硬件簡介

　　1、RTU4100簡介：

　　寬電壓供電范圍：5V-30V;

　　帶RS232、RS485;

　　4路模擬量輸入，采集精度: 12bit

　　傳輸支持多種協議，我公司自定協議和Modbus協議(ASCII、RTU、Modbus TCP)完美支持;

　　數據傳輸采用GSM模塊可實現功能：

　　GPRS斷線自動重連;

　　根據需要最多可同時連接多個中心服務器;

　　支持固定IP、域名解析和APN專網的尋址方式;

　　支持TCP、UDP等協議;

　　支持的節點數，只要服務器資源允許，理論上不限;

　　減少布線的成本和施工的麻煩;

　　支持短信數據傳輸、短信參數配置功能;

　　支持電話和短信喚醒功能;

　　支持專用軟件進行本地和遠程參數配置及維護;

　　支持本地和遠程固件升級;

　　利用4路模擬量輸入采集4-20mA差壓計和壓力控制器信號，利用RS485接口接上流量計，通過RTU的GRRS功能轉發相關數據，這樣極好的解決了各個設備的統一收發問題。

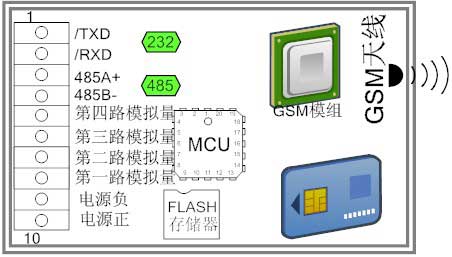

　　2、內部結構圖：

　　四、軟件簡介

　　1、采用GPRS發送方式和中心軟件通信。

　　2、監控中心系統軟件采用Microsoft Windows平臺(系統正版Windows XP軟件，以及Windows數據庫軟件由需方自己購買)，中文界面，可以方便添加新的客戶及更改用戶資料(其中包括罐體設備名稱、地址、聯系人、電話、儲槽容量);

　　3、 主畫面用列表形式顯示各種量，其中包括儲槽容量、罐體液位、罐體壓力、流量計壓力，流量計溫度，流量計瞬時流量、流量計累計流量;

　　4、每個儲槽界面可以顯示儲槽當前的狀態信息，客戶名稱、地址、聯系人、電話、儲槽容量、罐體液位、罐體壓力、流量計壓力，流量計溫度，流量計瞬時流量、流量計累計流量，采集時間間隔、歷史趨勢圖等;

　　5、液位下限報警處理：監控中心采集到數據后，自動對數據進行更新處理，有報警時，相應儲槽列表產生顏色變化及電腦主板蜂鳴器報警提示。

　　6、有報表數據導出功能;

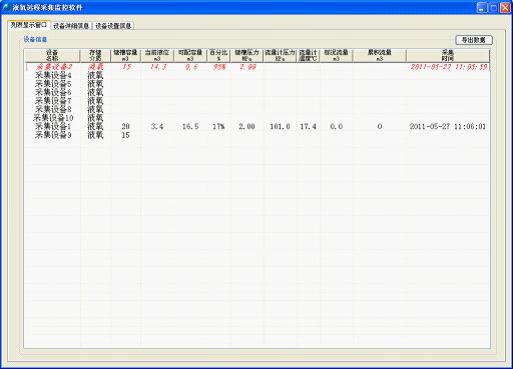

　　1-列表預覽界面

　　主要顯示各個設備的設備名稱、存儲介質、儲槽容量、當前液位、可配容量、百分比、儲槽壓力、流量計壓力、流量計溫度、標況流量、累積流量、采集時間等信息，當儲槽的液位低于儲槽的10%或者高于儲槽的90%的容量時，相關數據變紅，點擊即可轉到相關設備的詳細信息。

　　2-實時顯示和歷史顯示

　　主要顯示存儲介質、儲槽容量、當前液位、可配容量、百分比、儲槽壓力、流量計壓力、流量計溫度、標況流量、累積流量、采集時間等信息通過圖表顯示出來，由于存在幾種情況，故顯示狀態也不一樣。

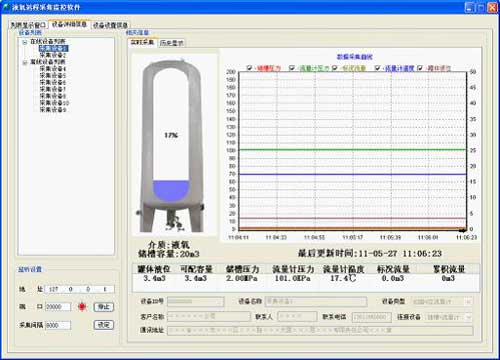

　　儲槽和流量計均存在的實時顯示界面

　　儲槽和流量計均存在的實時歷史曲線界面

　　僅儲槽存在(未報警)的實時顯示界面

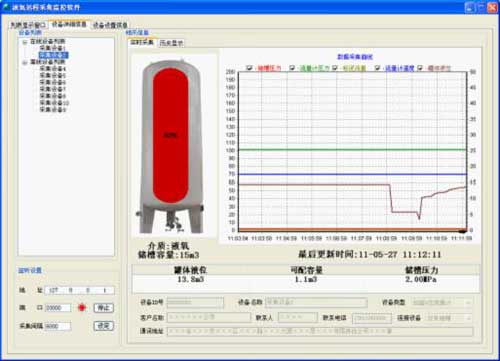

　　僅儲槽存在(報警)的實時顯示界面

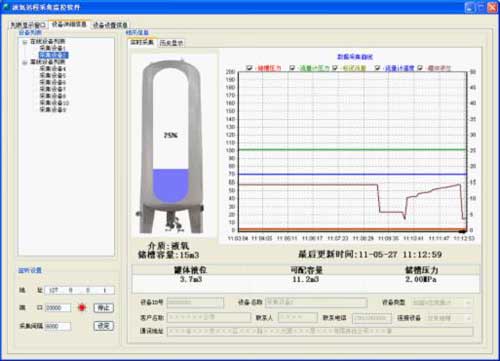

　　僅儲槽存在(報警后恢復正常)的實時顯示界面

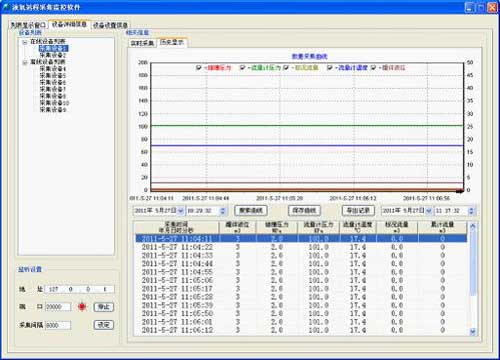

　　僅儲槽存在的歷史顯示界面

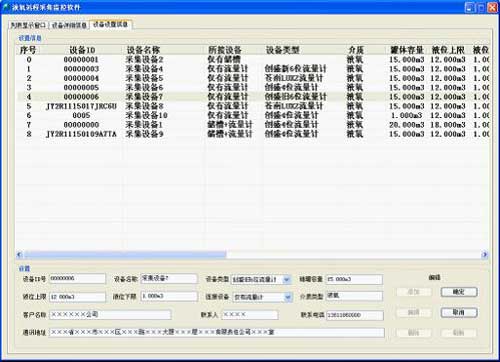

　　3-設備設置信息

　　主要用于設置設備的設備ID、設備名稱、所接設備、設備類型、介質、罐體容量、液位上限、液位下限、客戶名稱、聯系人、聯系電話、通訊地址 等相關信息。設備設置信息可以進行添加、修改、刪除等操作。

　　五、系統特點

　　實時性強，可以達到實時監控的目的;

　　采用無線GPRS網絡，減少了布線成本，可以更好的擴展網絡，利于系統擴展;

　　本系統是完全定制，考慮到了用戶的需求。

　　六、系統應用

　　本系統可以應用到各種氣體的相關檢測領域。
