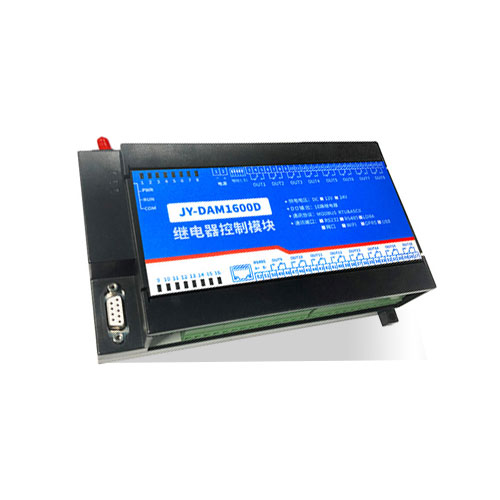

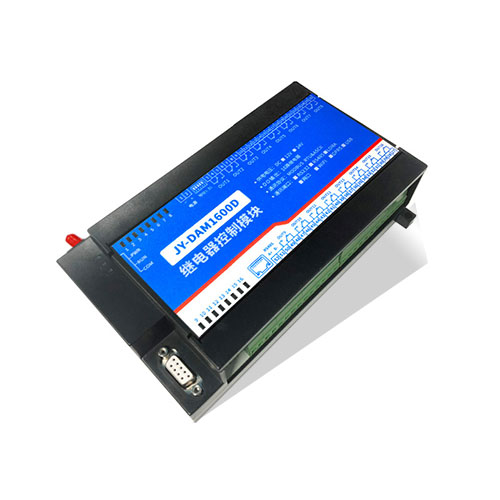

一、 產品特點

DC7-40V;

繼電器輸出觸點隔離;

通訊接口支持 RJ45 以太網口;

通信波特率： 2400,4800,9600,19200,38400 (可以通過軟件修改，默認 9600);

通信協議：支持標準 modbus RTU 協議;

具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間 自動關閉;

具有頻閃功能，可以控制器繼電器周期性開關。

二、 產品功能

十六路繼電器控制;

支持電腦軟件手動控制;

支持順序啟動模式;

支持流水循環模式;

支持跑馬循環模式。

三、 產品選型

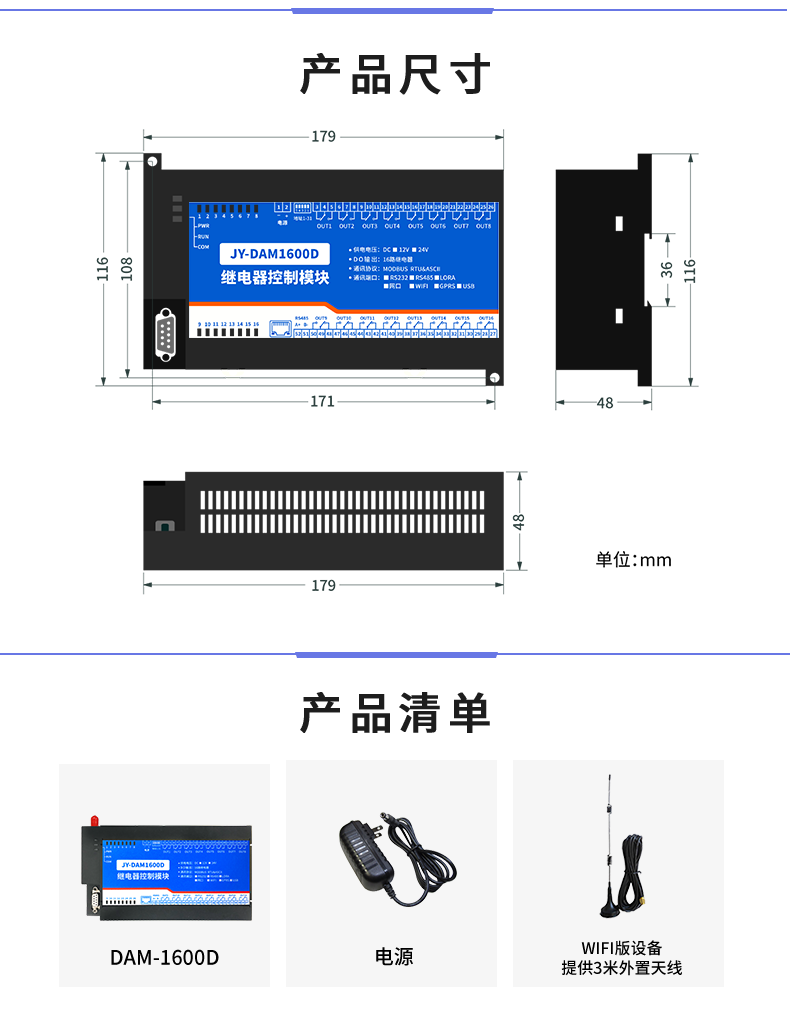

四、 主要參數

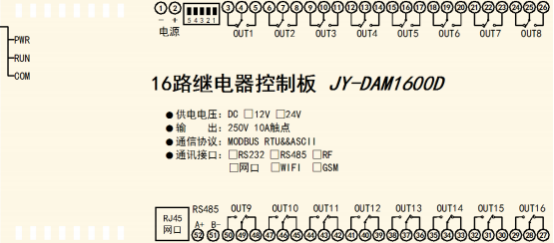

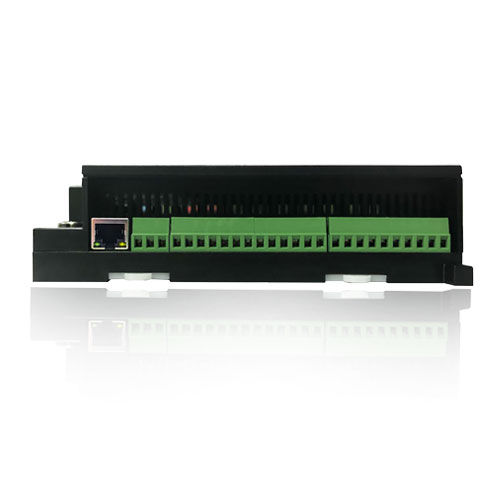

五、 接口說明

六、 接線方式

1 、 通訊接線說明

2 、 繼電器接線說明

七、配置軟件使用說明

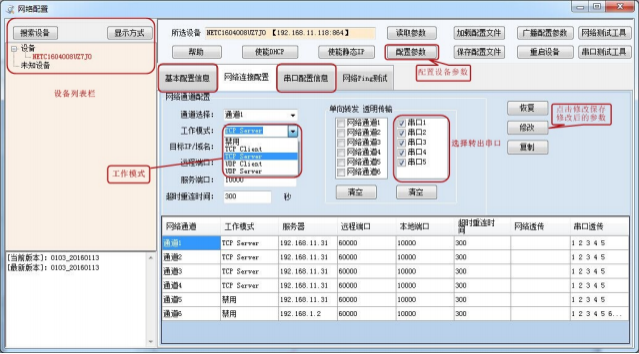

使用“以太網配置軟件”(相關下載內下載)，配置設備的設備地址及設備的網絡通信模式。 詳細配置方法參見“以太網配置軟件使用說明”文檔。

軟件下載地址：http://m.niaonun.com.cn/software/jynet/以太網轉串口配置軟件.rar

設備參數配置完畢，通過建立虛擬串口或網絡調試助手進行測試。

八、設備工作模式配置

1、設備地址

1.1 、設備地址的介紹

網絡版設備通過 IP 地址來區分設備，設備地址使用默認的 254 即可。

2、工作模式

2.1 、工作模式說明

2.1.1 、順序啟動模式

所有包含繼電器數量大于 1 的繼電器模塊均具有該工作模式，該模式下，每次上電后繼 電器會按照延時配置參數按順序依次啟動。

該模式主要應用于類似 LED 大屏幕緩解上電瞬間大功率沖擊的問題，使用該模式后， 每次上電后，LED 模塊均會按順序啟動不會造成上電瞬間電氣打火或大功率沖擊電網造成 電網電壓跌落。應用于其他聚集型安裝的電氣設備時具有同樣功效。

配置參數：間隔時間，等待時間

2.1.2 、流水循環模式

該模式類似于“順序啟動”模式的循環版本，即上電后所有繼電器按照延時配置參數依 次吸合，待所有繼電器全部吸合之后，開始從第一個繼電器斷開，待所有繼電器斷開之后又 開始從第一個繼電器吸合。

該模式下如果去控制景觀燈可以實現流水點亮、熄滅的效果，但是由于繼電器內部是機 械彈簧構成，故一般繼電器具有約 10 萬次左右的動作壽命，在帶大功率負載時還會稍微降 低，故該模式不適合長時間的頻繁使用，否則會降低整個模塊的使用壽命。

配置參數：間隔時間，等待時間

2.1.3 、跑馬循環模式

處于該模式的繼電器板卡，每次上電后從第一個繼電器開始依次的吸合、斷開， 間隔時 間為配置的延時間。即：

繼電器 1 吸合—>延時時間—>繼電器 1 斷開、繼電器 2 吸合—>延時時間—>繼電器 2 斷開、繼電器 3 吸合—>延時時間—>......

該模式下任意時間總是有一個繼電器吸合，但與以上兩種循環動作的模式相同，該模式 也具有動作壽命的短板，故不適合長時間頻繁的動作。

配置參數：間隔時間，等待時間。

2.2 、工作模式配置

工作模式的設置，同樣需要使用DAM 調試軟件，同 1.2 中的方法一樣，建立虛擬串口， 打開 DAM 調試軟件，正常通訊后，在軟件工作模式部分選擇相應工作模式設置即可，如下 圖所示：

點擊設置后，軟件下方提示設置成功即可。

3、閃開閃斷功能及設置

3.1 、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開，斷開時 閉合);

閃開模式：對繼電器每操作一次，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0.1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉合;

3.2 、閃斷閃開的設置

閃開閃斷模式不能寫入設備內部，可以通過發送指令實現，聚英組態軟件上 即可實現此功能。

注： 閃斷閃開模式不能寫入設備芯片內， 軟件上選擇閃斷閃開模式后，所有 通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通 道的控制，不影響其他通道的正常控制。

九、開發資料說明

1、通訊協議說明

本產品支持標準 modbus 指令，有關詳細的指令生成與解析方式，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文版參考：

http://m.niaonun.com.cn/software/software/Modbus%20POL軟件及使用教程.rar

本產品支持 modbus RTU 格式。

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15

線圈寄存器地址表：

備注

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。

地址 1 從 0 開始，如 00001 對應 0000。

波特率數值對應表

③：繼電器狀態，通過 30002 地址可以查詢，也可以通過 00001---00002 地 址來查詢，但控制只能使用 00001---00002 地址。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002

都對應到指定的硬件上。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一。

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的 254 為廣

播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址

即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通 過地址區別。

指令可通過“聚英翱翔 DAM 調試軟件 ”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據 modbus 協議生 成，對于繼電器線圈的讀寫，實際就是對 modbus 寄存器中的線圈寄存器的讀寫， 上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令 即可。例如讀或者寫繼電器 1 的狀態，實際上是對繼電器 1 對應的線圈寄存器 0001 的讀寫操作。

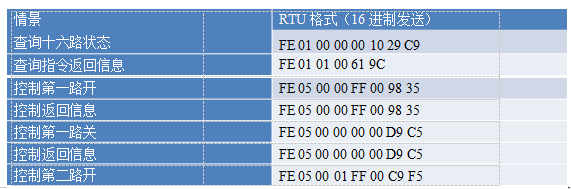

4、指令列表

5、指令詳解

5.1 、繼電器狀態

控制 1 路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 、繼電器查詢

查詢 16 路繼電器

FE 01 00 00 00 10 29 C9

繼電器卡返回信息：

FE 01 01 00 61 9C

5.3 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 0A A1 6A

返回碼：FE 10 00 03 00 02 A5 C7

5.4 、全開全關指令

全開全關指令解析

全開全關指令解析

可同時控制指定的多路通道的閉合和斷開，將下列指令中的全開全關命令更 改即可。

其中 FF FF 為全開全關指令，為二進制轉換為 16 進制，2 進制中 1 代表吸合，0 代表斷開，11111111 11111111 為全開，00000000 00000000 為全斷，每 8 路為 一個字節，起始為右側開始，如 1、5、8、10、12、16 通道打開，其他關閉，則 1.5.8 為 10010001,16 進制為 91 ，10,12,16 為 10001010,16 進制為 8A，全部開 關指令為 91 8A。

全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4

全斷全開返回碼：FE 0F 00 00 00 10 40 08

十、聚英組態軟件使用

1、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

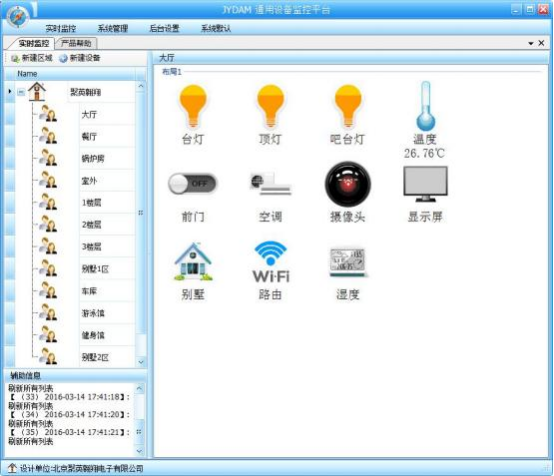

2、軟件界面

本軟件適用與我公司的 DAM 系列設備連接使用，支持串口、WiFi 等通訊方式。軟件 更加人性化，能夠自主的添加、刪除、修改。有清晰的框架結構，便于管理，可實時顯示設 備狀態及采集的數據，可查詢歷史操作導出歷史數據 exce表格

人員管理結構包含：系統管理員、管理員、操作員、監視員。

設備管理結構包含：區域、設備組、設備。

軟件功能：

1. 軟件登陸

2. 添加區域

3. 添加設備(設備組命名)

4. 操作設備

5. 定時功能

6. 查看歷史數據及數據導出

7. 數據備份及還原

8. 系統設定

3、軟件操作

由于聚英組態軟件實現的功能較多，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf

十一、常見問題與解決方法

1) 搜索不到設備時的解決方法：

① 檢查硬件指示燈，

以太網黃色燈常亮：代表鏈路正常。長滅：網線異常。

以太網綠色燈閃爍：檢測到數據傳輸。

② 操作軟件，使能 DHCP 服務

③ 如果以上操作仍舊搜索不到，

請確認當前 PC 的網段和設備的網段在一個網段下。

禁用 PC 的其他不用的網卡。

當前 PC 只有一個唯一的局域網 IP。

請用PC 確認網線是好用的。

當前軟件僅支持ipv4。

④ 如若仍搜索不到，可對有復位按鍵的設備進行復位，按住復位鍵 6S，網口燈會滅一下， 然后正常顯示，第一次復位為設備為動態 IP ，再短接 6S 復位，此時設備為靜態IP;

⑤ 勾選所有設備

在“基本配置信息 ”欄內，修改設備 IP 為靜態 IP，與電腦所處網段為同一網段，點擊 “下載參數”，2S 后再點擊“下載參數”，提示配置成功。

2)當設備能搜索到，修改設備參數，點擊“配置參數”無反應時，解決辦法：

確認電腦端 IP 與設備要配置的 IP 為同一網段下，電腦只接入有線或無線網絡，當有線 和無線網絡都接入時，確認兩種網絡位于同一網段下，當前網絡的路由器的 DHCP 處于開 啟狀態。
