一、產品特點

l DC7-30V 寬壓供電;

l 輸入光耦隔離，繼電器輸出觸點隔離;

l 使用GPRS 通訊，SIM 卡支持移動、聯通，暫不支持電信;

l 支持標準modbus 協議，同時支持 RTU/TCP 格式;

l 具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉;

l 具有頻閃功能，可以控制器繼電器周期性開關;

二、產品功能

l 5 路光耦輸入(5-24V);

l 4 路繼電器輸出;

l 5 路 12 位分辨率模擬量電壓輸入;

l 支持波特率：2400,4800,9600, 19200,38400(可以通過軟件修改，默認9600);

l 設備默認 IP 為 192.168.1.232 ，端口號 10000.

智能自控版功能：

l 定時控制----年月日時分秒自定義設置時間控制，可循環;

l 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;

l 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;

l 模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制;

l 場景控制-----自定義完整的邏輯控制觸發條件;

l 70 組規則設定----多達 70 組規則條件設定，滿足各種邏輯要求。

三、版本說明

1 、普通版：

l 設備默認輸入和輸出之間為互相獨立，沒有關系。

2、智能自控版：

l 定時控制----年月日時分秒自定義設置時間控制，可循環;

l 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;

l 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;

l 模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制;

l 場景控制-----自定義完整的邏輯控制觸發條件;

l 70 組規則設定----多達 70 組規則條件設定，滿足各種邏輯要求。

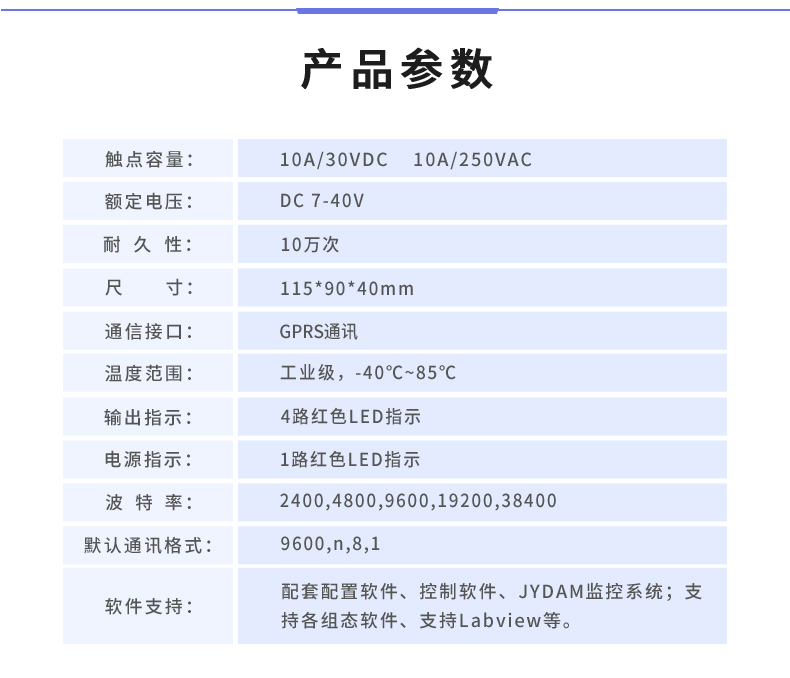

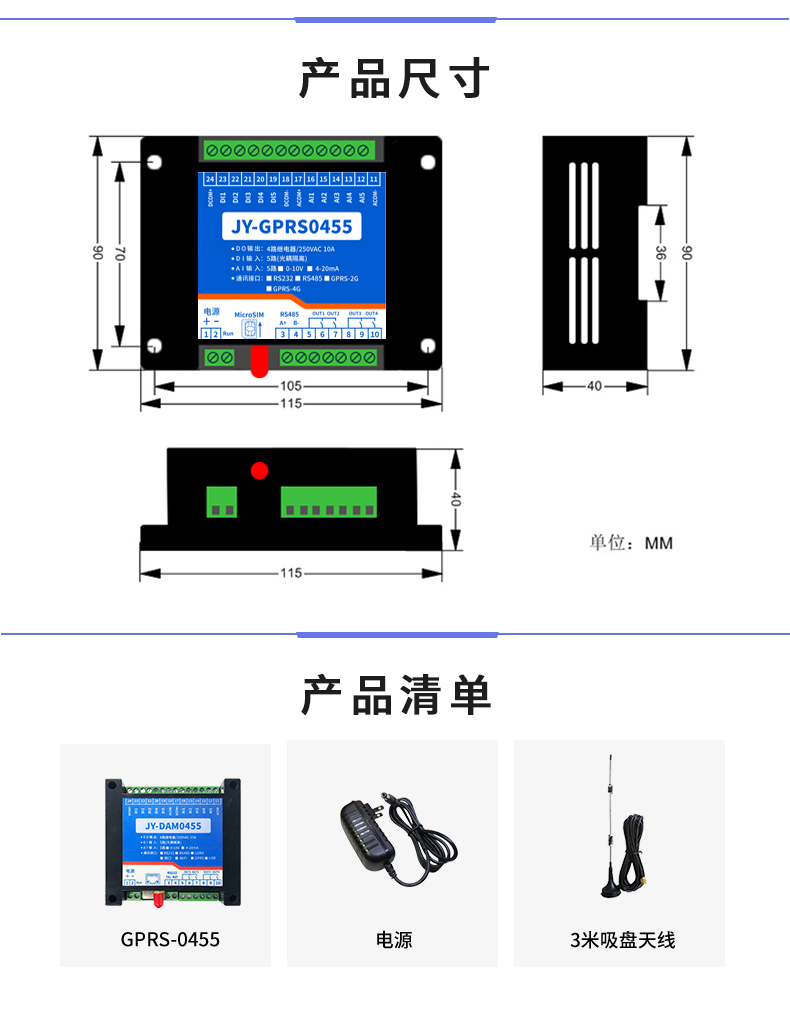

四、主要參數

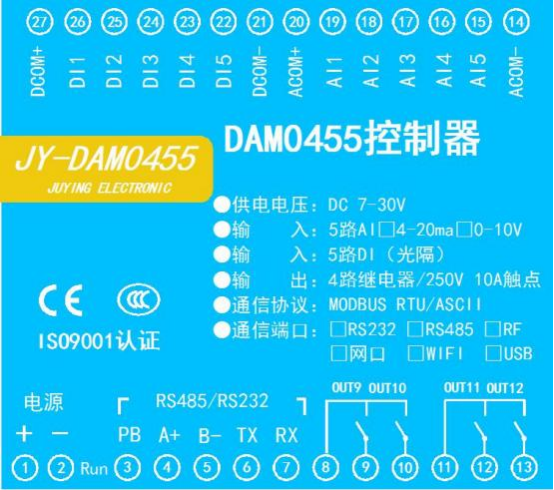

五、接口說明

六、通訊說明

1 、架構說明

設備使用基于移動或聯通的 GSM 網絡進行遠程通訊，設備上插入移動或聯通 SIM 卡即可，支持流量卡。

七、快速使用說明

1 、 設備上電后，在設備上插入移動或聯通 SIM 卡;

2 、 使用手機向設備中的手機號發送設置管理員指令;

3 、 通過提供的二維碼標簽或者發送查詢短信指令獲取設備唯一 ID 號;

4 、 安裝 app 軟件添加設備進行測試【默認設備的指向服務器是我司服務器 】;

5 、 通過發送短信指令來將服務器地址改為使用的服務器地址;【選用】

八、輸入輸出接線

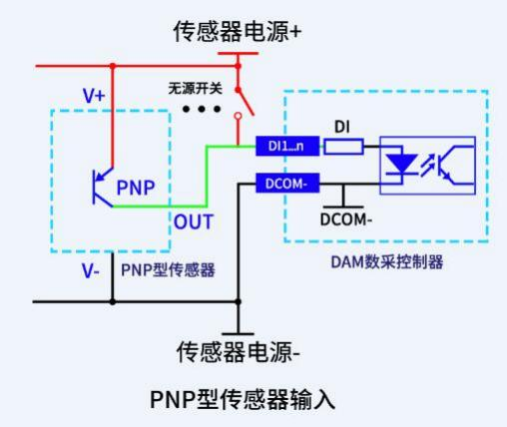

1、有源開關量接線示意圖

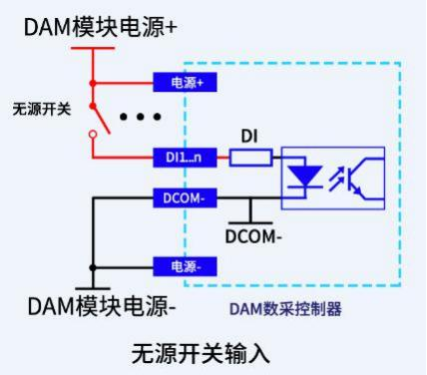

2、無源開關量接線示意圖

3、繼電器接線說明

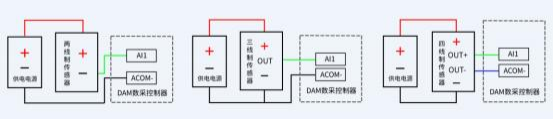

4 、模擬量接線示意圖

下圖中的電源部分為傳感器供電，AI1-AI5 接傳感器信號正，ACOM-為傳感器信號負， ACOM+不用。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

九、設備參數配置

1 、網絡配置說明

GPRS 版設備通過短信指令進行參數配置，詳細配置方法，閱讀【聚英云平臺 GPRS版使用說明】文檔即可;

下載地址：http://m.niaonun.com/software/

十、設備唯一 ID 號

使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號，唯一 ID 號獲取有以下兩種方式：

1 、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺 GPRS 版使用說明】文檔即可;

下載地址：http://m.niaonun.com/software/

十二、開發資料說明

1 、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議說明書下載鏈接地址：http://m.niaonun.com/software/

2 、Modbus 寄存器說明

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0開始，如 00001 對應 0000。

② ：波特率數值對應表

③ ：繼電器狀態，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢，但控制只能使用 00001---00002 地址。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。

對應結果如下：

即 寄存器 30002 數據 的 bit8 與寄存器 00001 的數據一樣。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002 都對應到指定的硬件上。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一。

3 、指令生成說明

指令可通過“聚英翱翔 DAM 調試軟件 ”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成，對于繼電器線圈的讀寫，實際就是對modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4 、指令列表

5 、指令詳解

5.1 、繼電器輸出

控制 1 路繼電器(以第一路開為例，其他通道參照本例)，任意一個字節變動，CRC 校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 、繼電器狀態

查詢4 路繼電器

發送碼：FE 01 00 00 00 04 29 C6

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3 、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 05 AC 06

光耦返回信息：

返回碼：FE 02 01 01 50 5C

5.4 、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量 AD 字

發送碼：FE 04 00 00 00 05 24 06

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.5 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.6 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全開返回碼：FE 0F 00 00 00 04 40 07

全斷返回碼：FE 0F 00 00 00 04 40 07
