開關量采集模塊是什么

開關量采集模塊是一種信號采集設備，在工業自動化、智能家居、樓宇管理以及環境監測等多個領域中都扮演著重要的角色。本文將詳細介紹開關量采集模塊的基本概念、工作原理、主要特點、應用場景及其在現代社會中的重要作用。

基本概念

開關量采集模塊，又稱數字量I/O模塊，是一種能夠采集和控制輸出開關量信號的裝置。通過數字電路、傳感器接口和信號轉換電路等組件實現信號的采集和轉換。開關量信號通常表示設備或系統的某種狀態，如開關的閉合或斷開、傳感器的觸發與否等。這種信號通常以二進制形式表示，即高電平(通常表示邏輯1)或低電平(通常表示邏輯0)。

工作原理

開關量采集模塊的工作原理主要包括信號檢測、信號轉換和數字輸出三個步驟。首先，模塊通過接線端子與外部開關或傳感器連接。當開關或傳感器處于閉合狀態時，會有電流通過模塊的輸入端口。模塊會檢測電流的存在來確定輸入信號的狀態，即開關是閉合還是斷開。

接著，模塊內部的電路將檢測到的電流轉換為數字信號。通常情況下，閉合狀態的開關或傳感器會產生一個高電平信號，表示邏輯1;而斷開狀態則會產生一個低電平信號，表示邏輯0。這一轉換過程確保了外部模擬信號能夠被計算機或其他數字系統識別和處理。

最后，轉換后的數字信號通過接口(如數字輸入口、總線接口等)傳遞給控制系統。控制系統可以讀取這些數字信號，并根據需要執行相應的操作。例如，在工業自動化系統中，PLC(可編程邏輯控制器)或DCS(分布式控制系統)可以根據采集到的開關量信號自動調整生產流程，如啟動/停止設備、切換生產線、調整工藝參數等。

主要特點

1.獨立性：開關量采集接口、開關控制輸出接口和通信接口是隔離的，與系統之間是通過RS485傳輸也是隔離狀態。這種獨立性使得模塊不會受到其他系統的干擾，保證了信號的穩定性和可靠性。

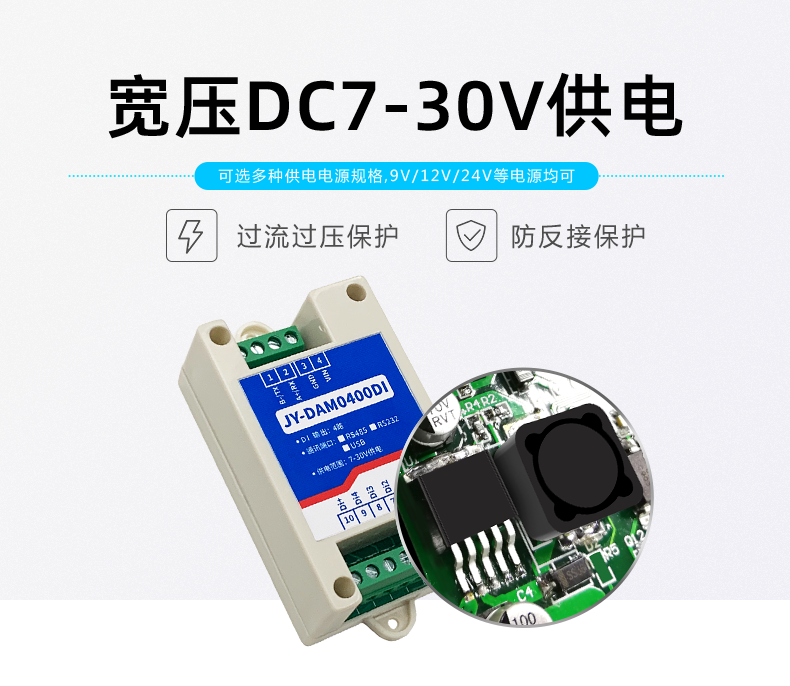

2.安全性：由于模塊都是低壓工作的，采集接口獨立并有過壓保護功能，因此具有較高的安全性。每個輸入接口都是獨立的，在采集和控制的過程中抗干擾能力強，能夠抵御電磁干擾等外部因素的影響。

3.拓展性好：數據通信和傳輸接口線路多采用RS485，可支持多個或多種不同模塊的并聯使用。這種設計使得系統能夠輕松實現擴展和升級，滿足不斷增長的需求。

4.通用性強：數據通信協議通常采用Modbus協議，這是一種廣泛應用的工業通信協議。Modbus協議具有良好的通用性和兼容性，能夠與其他系統進行方便的對接和通信。

應用場景

1.工業生產線自動化控制：在現代化的工業生產線中，開關量采集模塊被廣泛應用于各類傳感器、限位開關、按鈕等設備的信號采集。它們將現場設備的開關狀態實時轉換為數字信號，并上傳至PLC或DCS進行集中處理。通過邏輯編程，系統能夠根據采集到的開關量信號自動調整生產流程，實現生產線的全自動化運行。這不僅提高了生產效率，還顯著降低了人工操作帶來的錯誤率和安全風險。

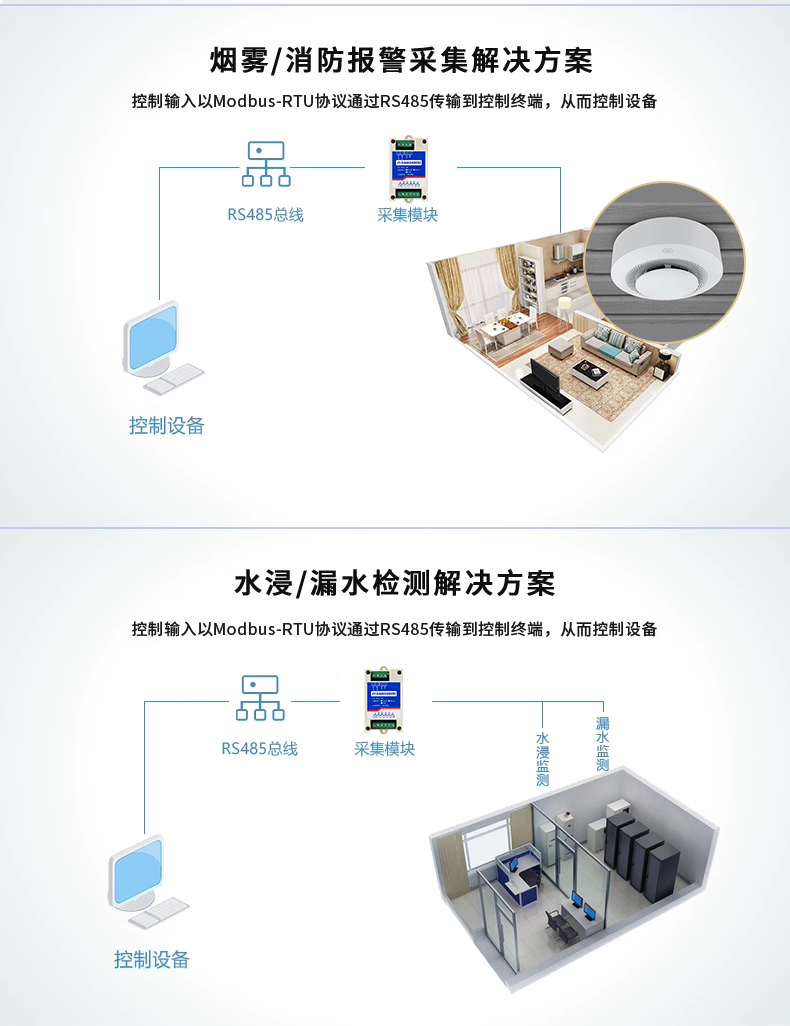

2.智能家居系統：隨著物聯網技術的飛速發展，智能家居系統正逐步走進千家萬戶。開關量采集模塊在智能家居系統中同樣發揮著重要作用。它們被用于門窗磁控開關、煙霧報警器、人體紅外感應器等設備的信號采集，實現家庭安防、環境監測、智能照明等功能的自動化控制。例如，當門窗磁控開關檢測到門窗被非法打開時，開關量采集模塊會立即將信號傳遞給智能家居控制中心，觸發報警系統;而人體紅外感應器則能在檢測到人體活動時，自動控制燈光的開關，營造舒適便捷的生活環境。

3.樓宇自動化管理：樓宇自動化管理是提升建筑智能化水平的重要手段之一。開關量采集模塊在樓宇自動化系統中被廣泛應用于電梯控制、門禁系統、照明系統、空調系統等場景。通過對各類開關量信號的實時監測與控制，系統能夠自動調整樓宇內部環境，提高能源利用效率，同時保障樓宇安全。例如，在照明系統中，開關量采集模塊可以根據室內光線強度和人員活動情況自動調節燈光亮度，實現節能降耗;在門禁系統中，則通過識別門禁卡或密碼輸入等開關量信號，控制門禁鎖的開關狀態，確保樓宇安全。

4.環境監測與保護：在環境保護領域，開關量采集模塊同樣發揮著重要作用。它們被用于水質監測站、空氣質量監測站等環境監測設施中，通過采集各類傳感器(如水位開關、流量開關、空氣質量監測儀等)的開關量信號，實時監測環境參數的變化。這種實時監測有助于及時發現環境問題并采取相應的應對措施，從而保護生態環境和公眾健康。

開關量采集模塊在現代社會中發揮著至關重要的作用，不僅提高了工業自動化和智能化的水平，促進了智能家居、樓宇管理以及環境監測等領域的快速發展。
