電流隔離的工作與應用

　　在設計使用更多工作電壓和信號的電子產品時，一般都會使用隔離技術，以避免一個信號與另一個信號混淆。隔離通過避免工業級產品的故障條件，在安全方面發揮著關鍵作用。

　　通常情況下，電子電路中的隔離也稱為電流隔離。顧名思義，電流表示通過某種化學作用產生的電流流動，當通過斷開導體的接觸來隔離電流時，稱為電流隔離。

　　設計電子產品時采用隔離技術，光耦繼電器電子產品使用更多的工作電壓和信號，避免一個信號與另一個信號混淆。隔離通過避免工業中等級產品的故障狀況，在安全方面發揮著關鍵作用。一般隔離也叫原電池隔離。顧名思義，電流是指某種化學作用產生的電流，當我們通過斷開導體的接觸來隔離電流時，稱為電流隔離。

　　什么是電流隔離?

　　定義:電流隔離用于劃分設備的輸入和輸出功率，以允許電流通過磁場或電氣連接，允許不應耦合的兩個電路之間的功率傳輸。建立隔離的主要原因是為了防止工業產品出現故障，并確保兩臺設備之間有線通信的安全，但每臺設備都控制自己的電源。

　　用在電子設備上，變形可以毫無問題地處理。這樣，接地故障可以在接近系統故障之前被觀察和矯正。這種隔離可以降低在系統上工作時的安全風險。

　　主要類型

　　目前有不同類型的隔離技術，選擇正確的隔離技術主要取決于隔離類型、耐受能力、應用需求和成本因素。

　　1、信號隔離方法

　　信號隔離的方法包括光隔離器和霍爾效應傳感器。

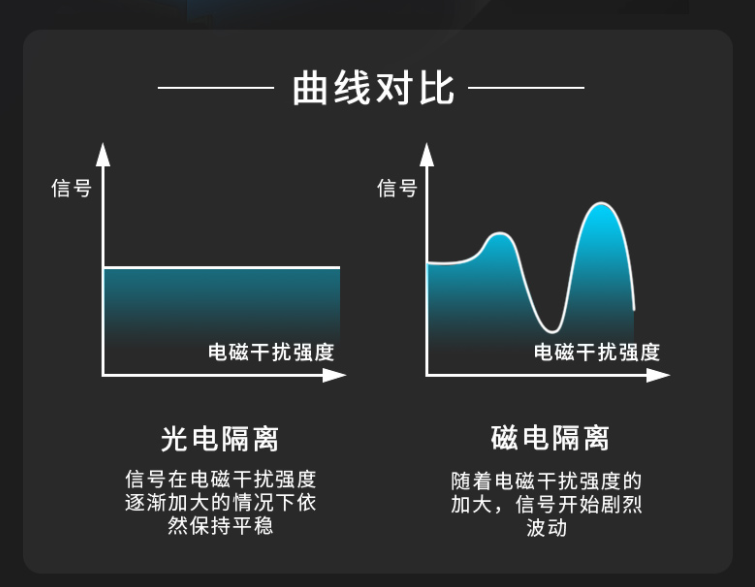

　　光隔離器：每當信號必須在兩個地電位之間通過時，就會使用光隔離器，一種光敏晶體管，一旦其內部發光二極管被激活。該二極管產生的光是信號通道，不會破壞接地電位之間的隔離墻。

　　霍爾效應傳感器：霍爾效應傳感器允許電感器通過磁性的小間隙傳輸信息。與光隔離器不同，不包括具有固定壽命的光源，并且與基于變壓器的方法相比，不需要直流平衡。

　　2、電源隔離方法

　　電源隔離的方法包括變壓器和電容器。

　　變壓器：變壓器中的電流隔離是最常用的隔離類型。變壓器的應用非常廣泛，其中最常用的一種是升壓和降壓。在變壓器中，兩個繞組(即初級和次級)之間沒有任何連接，但是可以將電壓從高交流電壓降到低交流電壓，而不會損失電流隔離。

　　電容器：電容器的主要功能是允許交流電流動并阻止直流電。這些部件在兩個電路之間以不同電壓連接交流信號。在某些情況下，可能會因短路而損壞。使用電容器隔離的主要目的是防止電流源發生故障。

　　3、UPS中的電流隔離

　　一些不間斷電源提供電流隔離，但大多數在線設備不提供這種隔離。例如Unison、Exide是在線信號設備，因此不提供這種隔離，而“Oneac”的待機ON序列將提供這種隔離。所以，隔離并不是UPS的一種功能，而是任何UPS都可以賦予的特性。

　　電流隔離是如何工作的?

　　電流隔離將兩個沒有電子流的電路分開。這種隔離可以在輸入和輸出之間執行物理分區。通過在兩個系統之間增加這種隔離，可以消除所有浪涌和接地問題。在增加隔離之前，兩個系統將通過之間的電流威脅共享兩個接地系統。但是，從這個角度來看，我們有兩個完全封閉的接地系統，不包括電流。這種隔離可以通過氣隙、光學設備或變壓器擠壓地面通道。這種隔離允許數據在兩個系統之間流動，但不允許電流流動。

　　變壓器中的電流隔離是最常用的隔離類型。變壓器應用廣泛，其中升壓和降壓是最常用的。在變壓器中，兩個繞組(即初級繞組和次級繞組)之間沒有連接，但是電壓可以從高交流電壓降低到低交流電壓，而不會損失電流隔離。

　　主要應用

　　電流隔離的應用包括以下內容:

　　·電流隔離是一個極其重要的概念，其應用非常廣泛，用于工業、消費品、醫療和通信領域。

·在電子工業中，這種隔離用于發電機、測量系統、配電系統、I/O邏輯設備和電機控制器。

　　·在醫療領域，這是醫療設備中使用的主要優先事項之一，可以直接通過患者身體連接，如除顫器、內窺鏡、心電圖和不同類型的成像設備。

　　這些用于消費者級別的通信系統，例如包括路由器、以太網、交換機等。標準消費品，如SMPS、充電器、計算機邏輯板是最常用的采用電流隔離的設備。
